Características del Muelle

CARACTERÍSTICAS GENERALES DE LA BAHÍA DE QUINTERO

FRENTE MARÍTIMO

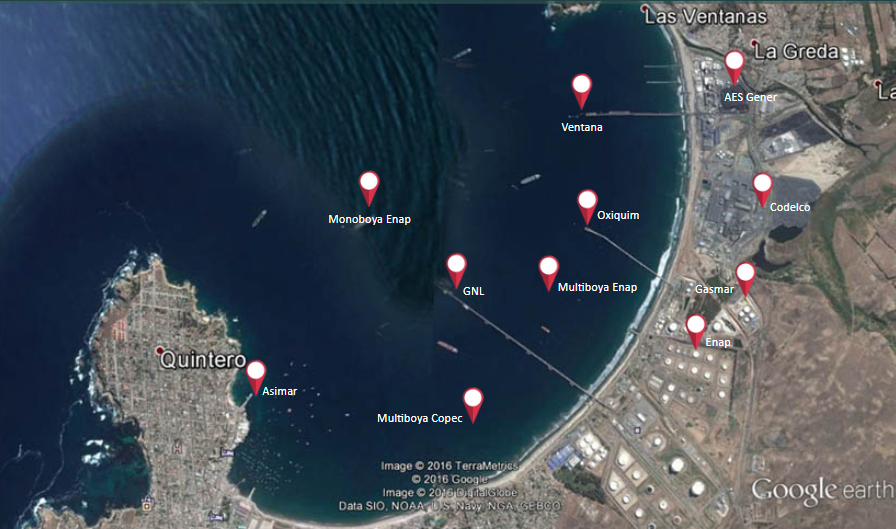

  • Destino Portuario para las empresas, Muelles y Terminales  de la bahía de Quintero (Enap Aconcagua, Copec El Bato, Puerto Ventana, Gasmar, Oxiquim, Codelco y GNL).
  •  La infraestructura portuaria se dedica principalmente al movimiento de graneles líquidos, sólidos y gaseosos.
  • Los Terminales desarrollan su actividad en el borde Norte y Este de la bahía, en un sector que paulatinamente se ha transformado en un sector industrial de importancia nacional fundamental .

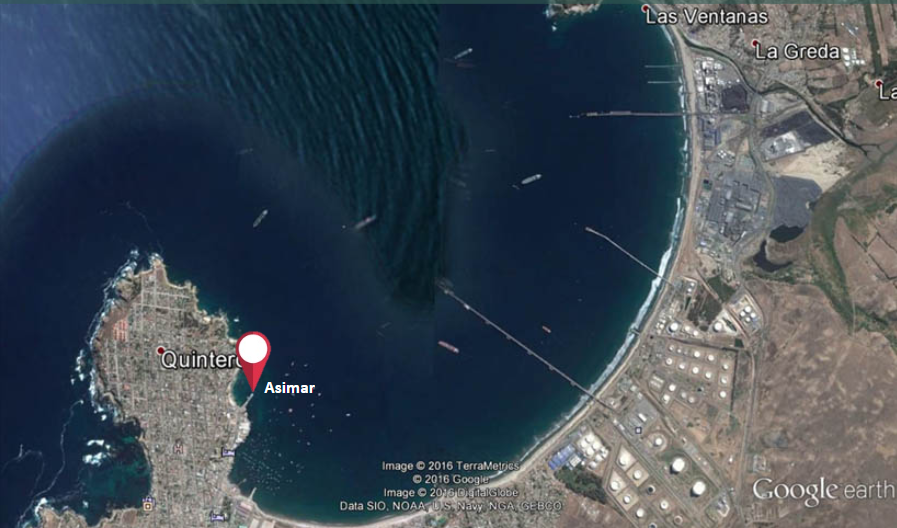

  • En el sector Sur de la misma bahía está el Muelle ASIMAR, ubicado en el mejor lugar de la Bahía, con aguas profundas y protegido de los vientos y mareas predominantes.
  • Las características de la bahía, y en especial del Muelle ASIMAR, han permitido que en este sector se desarrollen diversas actividades marítimas, en una armonía muy particular y apoyadas por las autoridad Comunal y Marítima, buscando lograr una actividad portuaria permanente.

CARACTERÍSTICAS TÉCNICAS DEL MUELLE ASIMAR

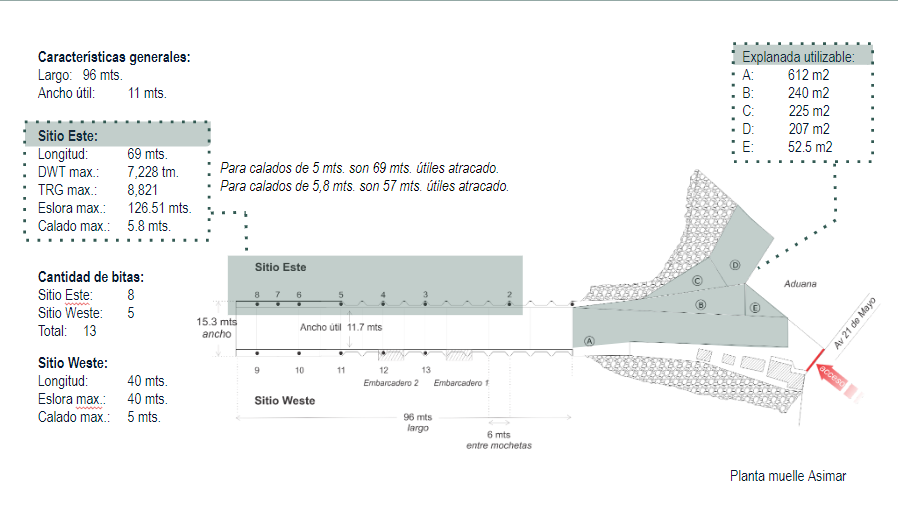

SITIOS DE ATRAQUE Y SUPERFICIES

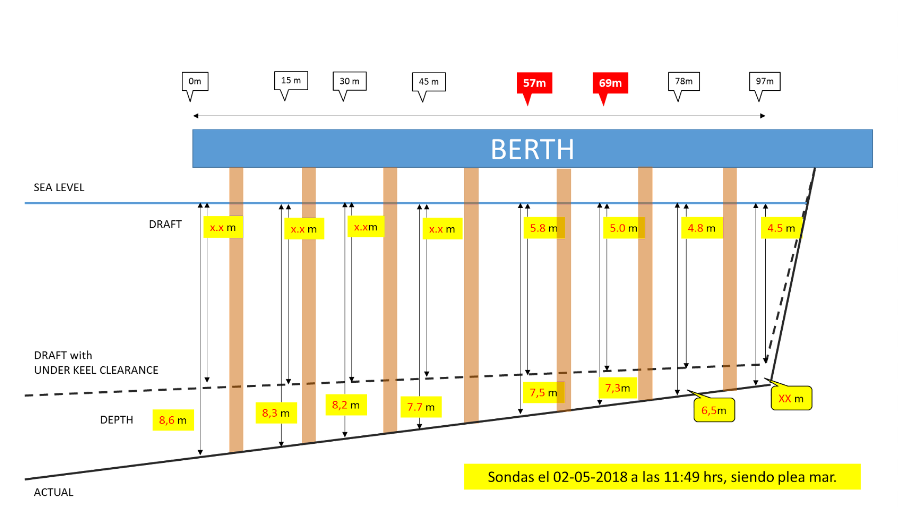

ESQUEMA DE SONDAS

INSTALACIONES DE APOYO

UBICACIÓN PILOTES Y VIGAS ESTRUCTURALES

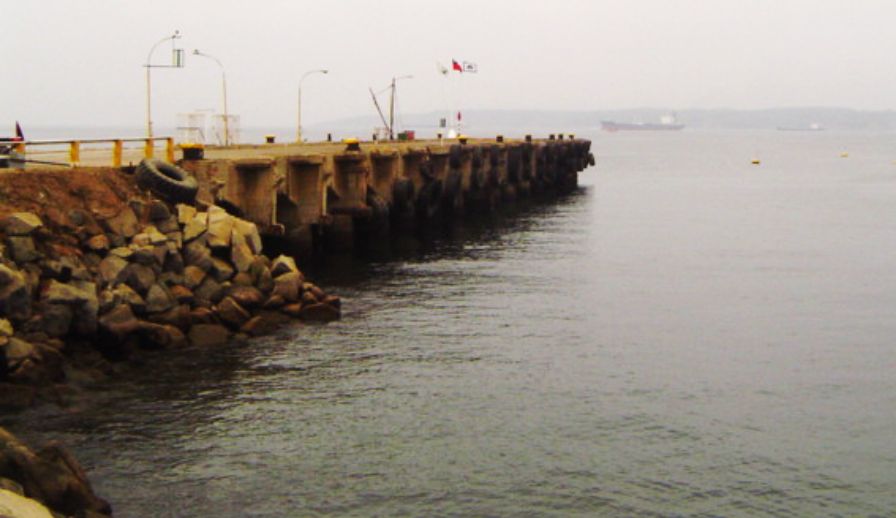

VISTA LATERAL Y PUNTOS DE AMARRE - SITIO ESTE
  • El Muelle Asimar tiene un largo de 96 metros.
  • Superficie apoyada en 51 pilotes (17 de fondo por 3 de ancho), a una distancia promedio de 6 mts, los que tienen 1,5 mts de diámetro.
  • Sobre la superficie del muelle hay 8 bitas de amarre.
  • El Muelle consta de una boya de amarre, aptas para naves de hasta 7.000 T.M. de desplazamiento, ubicadas al NW de su cabezo.
VISTA LATERAL Y PUNTOS DE AMARRE - SITIO ESTE

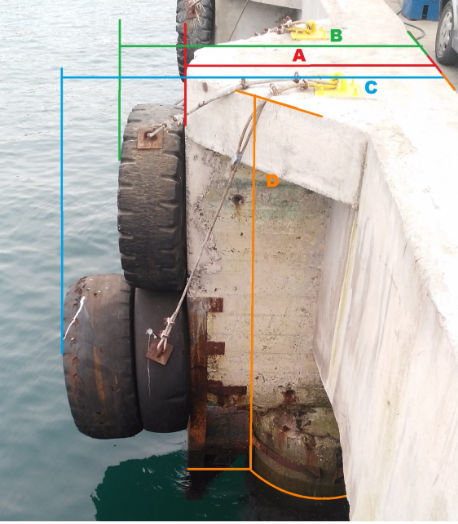

Medidas de mocheta y defensa:

A) Entre vereda y extremo mocheta 1,85 mts

B) Entre vereda y extremo defensa (con una defensa) 2.35 mts.

C) Entre vereda y extremo defensa (con dos defensas) 2,95 mts.

D) Altura desde  línea de agua a parte superior mocheta en baja 4.5  mts.

MANIOBRA DE ATRAQUE

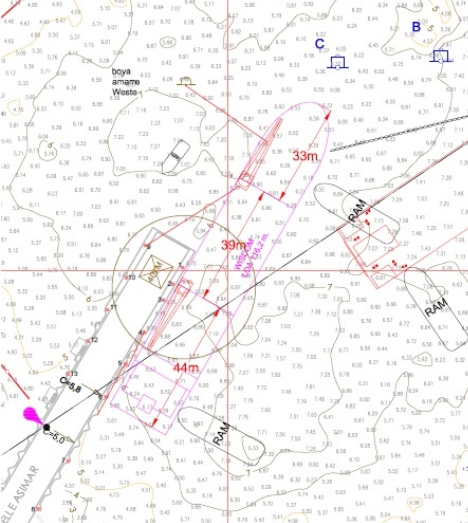

SIMULACIÓN ATRAQUE NAVE DE 116 MTS ESLORA CON GRÚAS A BABOR

  • Calado máximo para atracar al Muelle es de 5,8 metros para una nave de hasta 126 metros de eslora (UKC 0,98 mts.).
  •
  •  En el cabezo la profundidad es de 8,3 metros y a 69 mts. del cabezo, la sonda es de 7,3 mts.
  • Calado máximo de naves que han descargado bultos de sobre-medida anteriormente, es aprox. 5,6 mts. Se ha tenido atraque con naves proa Norte y proa al Sur, según la conveniencia de la nave para la descarga de los bultos que transporta.
